某購物中心商業綜合體電氣設計優化思路淺析（二）

1. 項目概況

項目總建筑面積約158636.97㎡，其中地上面積約102632.03㎡（含雙倍計容），地下面積約56004.94㎡；地上4層，地下1層，最大高度23.85m；功能為購物中心：考慮零售商業、餐飲、影院（含IMAX）、兒童娛樂、歌舞娛樂，步行街：考慮零售商業、餐飲、歌舞娛樂。

2 .充電樁設置

1）技術分析

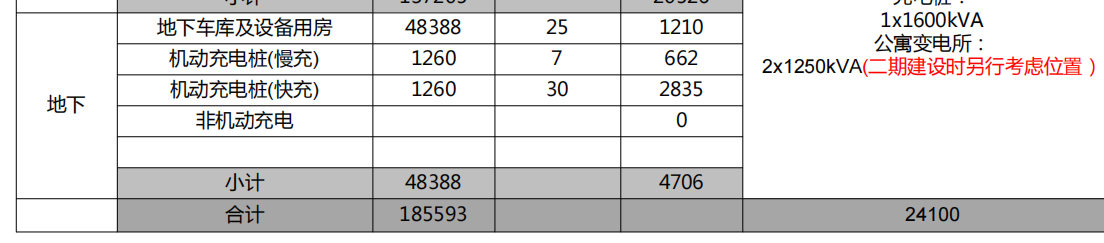

根據當?shù)匚募?，本項目按總車位?shù)量的15%設置充電車位（189輛），其中50%為快充充電車位（95輛）。 按照慢充7kW/個，快充每個30 kW/個考慮，充電樁用電量達3508kW。 充電樁單獨設置一臺1600kVA變壓器供電。

2）方案分析

原方案：

優化方案：

本項目按總車位數量的30%設置充電車位（378輛），其中50%為快充充電車位（189輛）。 按照慢充10kW/個，快充每個60 kW/個考慮，充電樁用電量達7016kW。 充電樁單獨設置兩臺1600kVA變壓器供電。

3）結論

為執行國家有關節約能源、保護生態環境、應對氣候變化的法律、法規，落實碳達峰、碳中和決策部署，提高能源資源利用效率，推動可再生能源利用，降低建筑碳排放，營造良好的建筑室內環境，滿足經濟社會高質量發展的需要，本項目按總車位數量的30%設置充電車位（378輛），其中50%為快充充電車位（189輛）。 按照慢充10kW/個，快充每個60 kW/個考慮，充電樁用電量達7016kW。 充電樁單獨設置兩臺1600kVA變壓器供電。

3.電氣火災監控系統

1）技術分析

《民用建筑電氣設計標準》GB 51348-2019 13.5.3 剩余電流式電氣火災探測器、測溫式電氣火災探測器和 電弧故障探測器的監測點設置應符合下列規定：
1 計算電流300A及以下時，宜在變電所低壓配電室或總配電室集中測量；300A以上時，宜在樓層配電箱進線開關下端口測量。當配電回路為封閉母線槽或預制分支電纜時，宜在分支線路總開關下端口測量。
2 建筑物為低壓進線時，宜在總開關下分支回路上測量。
3 國家級文物保護單位、磚木或木結構重點古建筑的電源進線宜在總開關的下端口測量。

13.5.5 設置了電氣火災監控系統的檔口式家電商場、批發市場等場所的末端配電箱應設置電弧故障火災探測器或限流式電氣防火保護器。儲備倉庫、電動車充電等場所的末端回路應設置限流 式電氣防火保護器。

2）方案分析

原方案：

優化方案：

本項目充電樁配電箱進線處應設置電氣火災監控，電動車充電末端回路應設置限流式電氣防火保護。

3）結論

本項目充電樁配電箱進線處應設置電氣火災監控，電動車充電末端回路應設置限流式電氣防火保護。

4.商業地上配電間/電井設置

1）技術分析

1#商業地上1~4層消防設備除了卷簾，應急照明，電動擋煙垂壁以外無其他消防設備，商業消風機全部位于屋頂，1#商業除中庭外每層六個防火分區。

《建筑設計防火規范》GB50016-2014(2018年版)

10.1.8 消防控制室 、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。

《民用建筑電氣設計標準》GB 51348-2019

13.7.10 消防用電設備配電系統的分支干線宜按防火分區劃分,分支線路不宜跨越防火分區。

13.7.11 除消防水泵、消防電梯、消防控制室的消防設備外,各防火分區的消防用電設備，應由消防電源中的雙電源或雙回線路電源供電，并應滿足下列要求：
1 末端配電箱應安裝于防火分區的配電小間或電氣豎井內；

2）方案分析

原方案：

1#商業地上設置了十一個強電井，十一個弱電井。

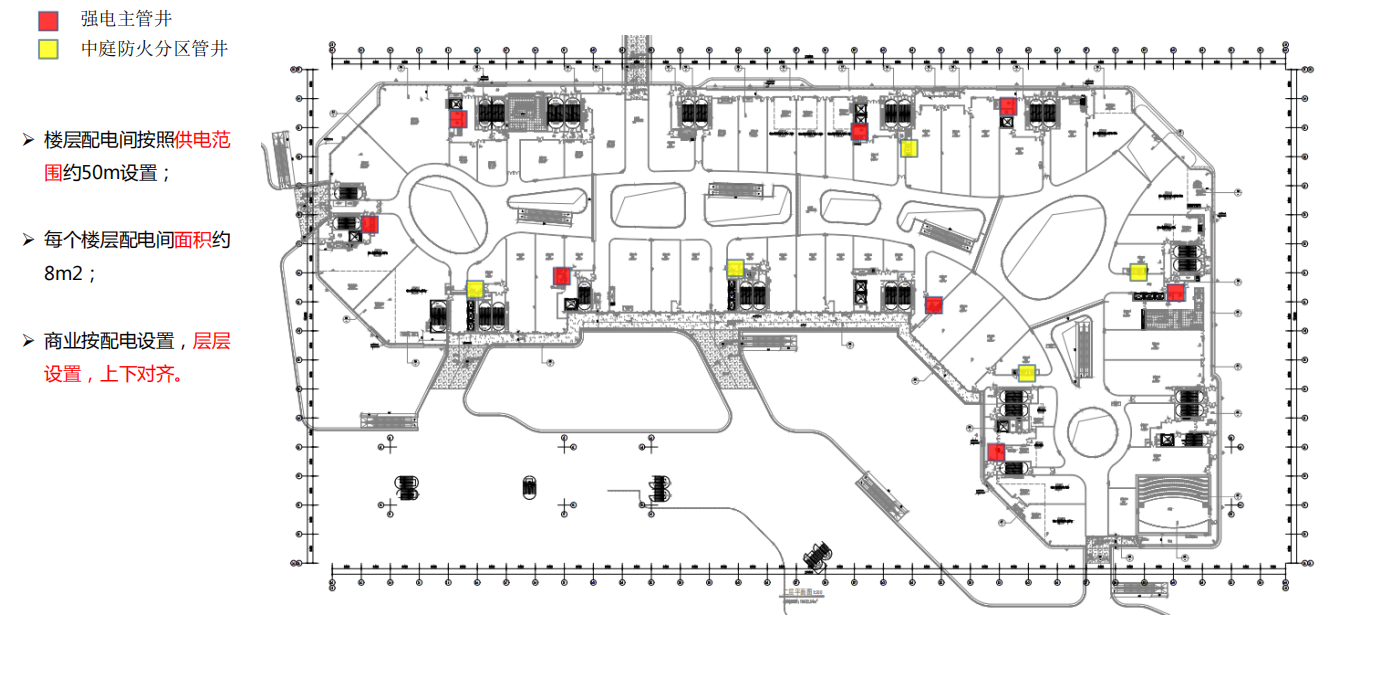

地上1#大商業強電間布置如下。

優化方案：

1#商業地上設置了六強電井，三~四個弱電井。強電滿足末端50m供電半徑，弱電滿足末端90m范圍即可。

3）結論

應優化商業設備用房位置及數量，為后期商業增大可售面積或者可租面積，1#商業地上設置了六強電井，三~四個弱電井。

5.非消防配電系統橋架

1）技術分析

隨著我國科學技術的全面發展，電力電纜布線系統涌現出一批含金量很高的新產品。晶須改性塑料防腐電纜橋架是福建三開電氣有限公司科研人員研制開發一種高技術產品。晶須是一種纖維狀的直徑小于數微米到幾十微米、長度達數厘米的單晶體，具有高強度、高耐腐蝕等性能，通過與PVC材料科學配比制成的電纜橋架，改變了傳統塑料電纜橋架的特性。晶須改性塑料防腐電纜橋架具有下列的特點：1）高強度：晶須改性塑料防腐電纜橋架是由多種不同種類的聚合物，采用物理共混或化學接脂的方法，將ABS與PVC等其他輔助材料共混，經過制備工藝創新而制成，產品兼有鋼韌兩種特性。2）耐腐蝕：晶須改性塑料防腐電纜橋架采用了配方工藝創新，這種材料完全克服了原有鋼制橋架易生銹、易腐蝕的缺點，它適用于不同的氣候和化學腐蝕環境。3）重量輕：晶須改性塑料防腐電纜橋架重量輕，是傳統鋼制橋架的三分之一。4）易安裝：晶須改性塑料防腐電纜橋架連接采用雙卡槽承插固定技術，安裝速度快。5）不導電：晶須改性塑料防腐電纜橋架具有可靠的絕緣性能，對地絕緣電阻R=108，故產品無需接地。6）阻燃強：晶須改性塑料防腐電纜橋架各項指標均符合難燃材料的規定要求，燃燒性能達到B1（t0、d0）無鹵低煙、無燃燒滴落物/微粒，燃燒性能達到難燃B1級。產品離火1秒自動熄滅。7）外觀美：塑料橋架外觀整潔漂亮、線條流暢、優美，而鋼制橋架連接處擁有大量螺絲、螺帽和焊接，同時焊接處難免會產生漏焊、夾渣等缺陷。8）壽命長：塑料橋架采用配方工藝創新，耐候性強。由于晶須改性塑料防腐電纜橋架具有上述諸多優點，在民用建筑、市政管廊、化工、鐵路……等領域得到廣泛應用。

依據《建筑電氣與智能化通用規范》GB55024-2022第6.2.2條規定：室內潮濕場所的線纜明敷時，應采用防潮防腐材料制造的導管或電纜橋架。該條文說明提到：室內潮濕場所明敷導管或電纜橋架，應優先選用防潮防腐材料制造的導管或電纜橋架。因此，晶須改性塑料防腐電纜橋架按規范要求可適用于下列場所：1）民用建筑電力電纜的布線，由于防腐性能強（a0級）特別適合在室內外潮濕場所使用，例如民用建筑的地下室，屋面,敞開式外廊等用電設備的配電線路布線。2）市政管廊內布線、化工廠室外布線、鐵路軌枕信號線纜布線等。

晶須改性塑料防腐電纜橋架以其優異性能在工程中獲得大量的應用，特別在我國沿海地區氣候潮濕，受海風侵蝕嚴重，耐腐蝕、抗氧化電纜橋架的應用，有利于橋架自身及電線電纜使用壽命。在建筑物室外、屋面、地下室等潮濕場所和有腐蝕性場所，應優先選擇晶須改性塑料防腐電纜橋架。由于該電纜橋架技術先進，高強度、耐腐蝕、抗輻射、高阻燃、安裝方便等優點，已被國家規范《建筑電氣與智能化通用規范》GB55024-2022、《民用建筑電氣設計標準》GB51348-2019和地方標準《福建省綠色建筑評價標準》DBJ/T13-118-2021錄入推薦。具有良好的發展和應用前景。

2）方案分析

原方案：

橋架采用普通金屬橋架：

優化方案：

非消防配電系統，弱電系統橋架采用高分子合金橋架（晶須改性塑料防腐電纜橋架）。

3）結論

非消防配電系統，弱電系統橋架采用高分子合金橋架（晶須改性塑料防腐電纜橋架），合金厚度可采用15mm。
