某購物中心商業綜合體電氣設計優化思路淺析（一）

1 項目概況

項目總建筑面積約158636.97㎡，其中地上面積約102632.03㎡（含雙倍計容），地下面積約56004.94㎡；地上4層，地下1層，最大高度23.85m；功能為購物中心：考慮零售商業、餐飲、影院（含IMAX）、兒童娛樂、歌舞娛樂，步行街：考慮零售商業、餐飲、歌舞娛樂。

2 市政條件

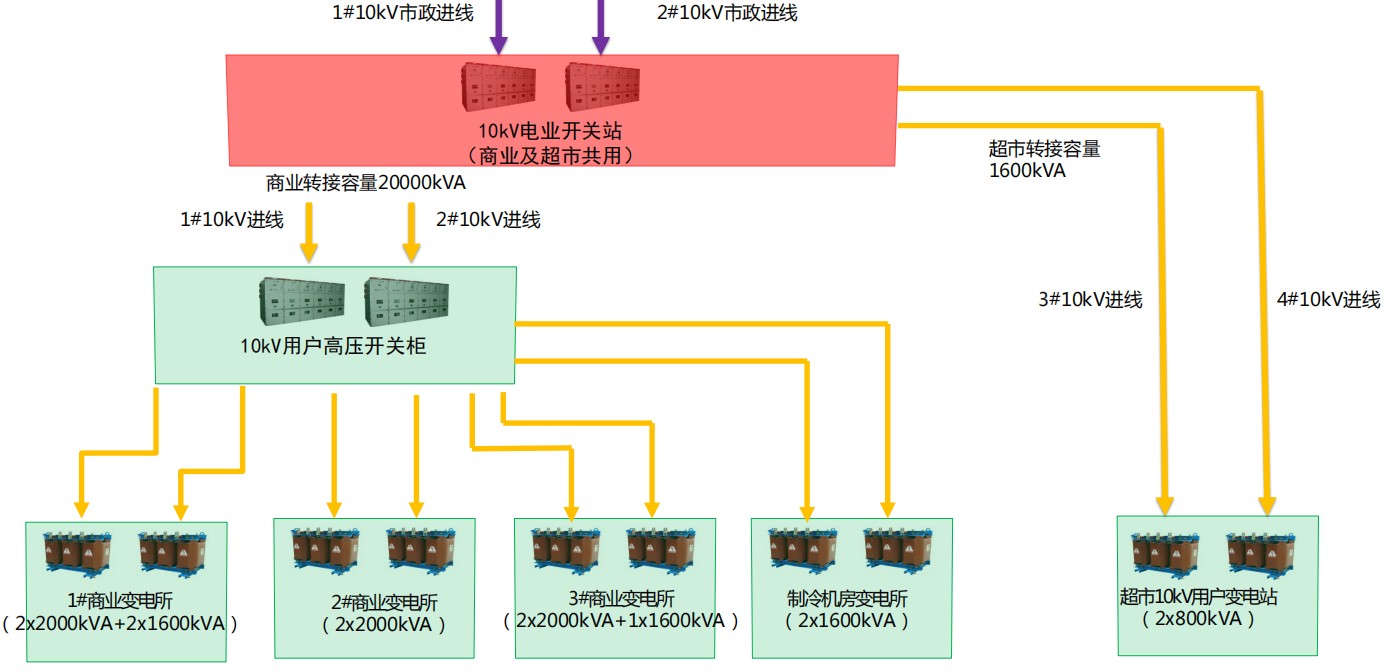

市政供電接口由項目地塊東南側引入，就近設置一座10KV開閉所。

分析結果：滿足目前項目所需要一級負荷需求，方案合理。

3 負荷計算

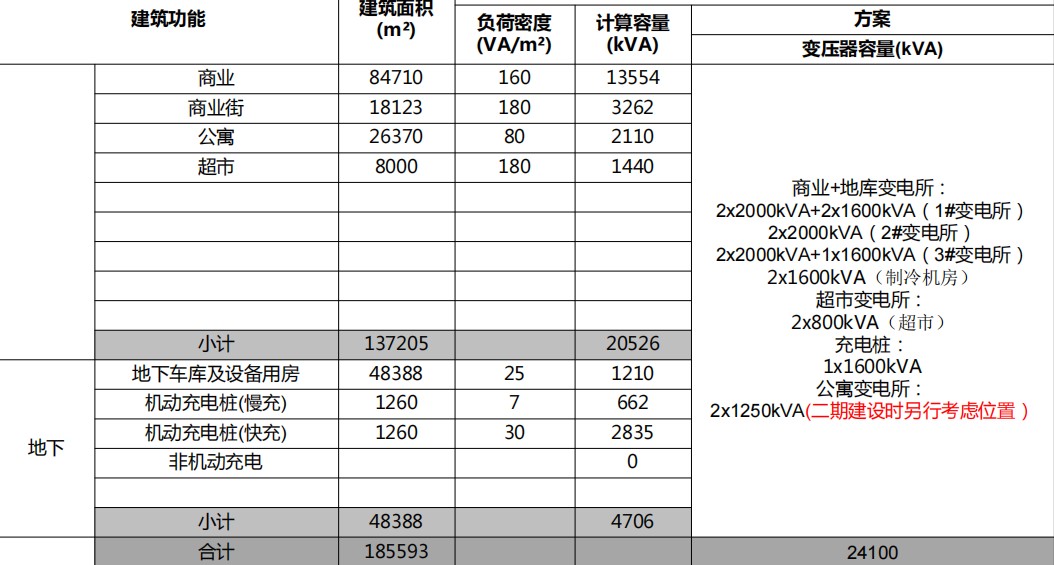

分析結果：目前初步設計地塊分別的預留5個變電所約24100kVA，設計滿足項目需求。

4地下室配電系統

1）技術分析

《建筑設計防火規范》GB50016-2014(2018年版)10.1.8消防控制室 、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置?！督ㄖ阑鹜ㄓ靡?guī)范》GB 55037-2022 10. 1. 6 除按照三級負荷供電的消防用電設備外，消防控制室、消防水泵房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱內設置自動切換裝置。防煙和排煙風機房的消防用電設備的供電，應在其配電線路的最末一級配電箱內或所在防火分區的配電箱內設置自動切換裝置。防火卷簾、電動排煙窗、消防潛污泵、消防應急照明和疏散指示標志等的供電，應在所在防火分區的配電箱內設置自動切換裝置。

2）方案分析

原方案：

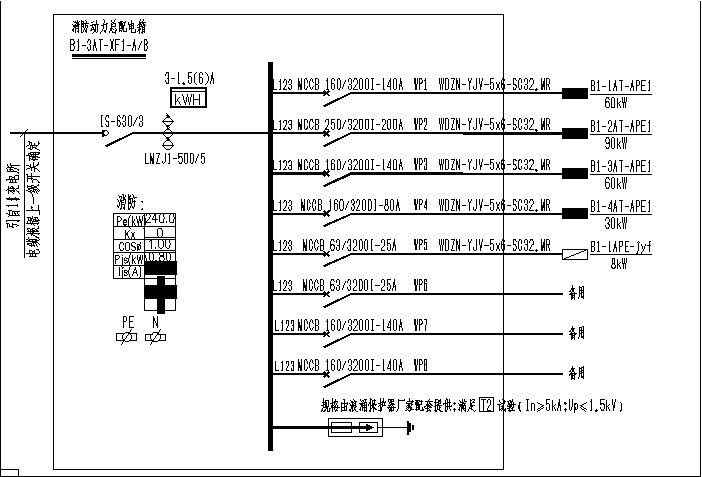

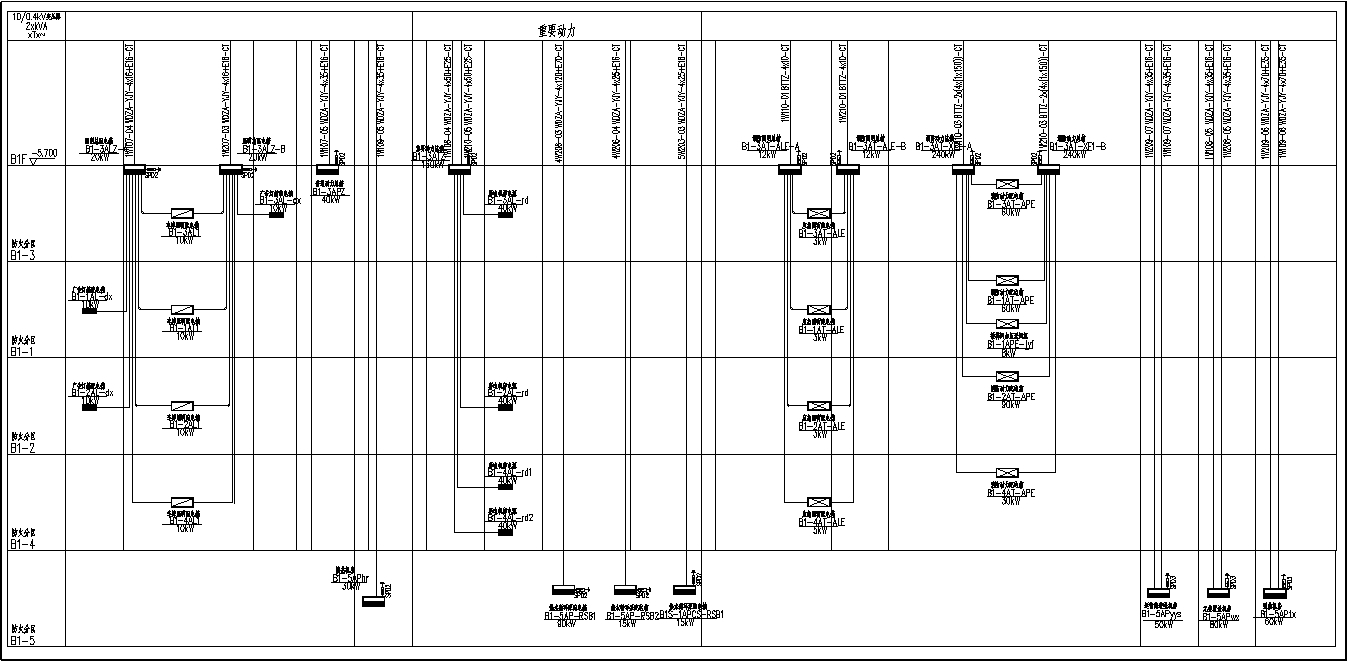

a. 每五~六個防火分區做兩組消防電源總箱，照明、動力分開配電，消防風機，水泵，卷簾等全部采用防火分區配電間內共用一個雙電源切換箱放射式單電源供電形式供電。

b. 消防總箱到地下室各防火分區配電間，防火分區配電間到末端消防風機，水泵，卷簾消防電纜均采用低煙無鹵阻燃A級耐火電纜WDZAN-YJY。

c. 五~六個防火分區做一組非消防照明總箱，各防火分區照明配電采用雙電源切換，非消防照明系統電纜采用WDZA-YJY;五~六個防火分區做一個動力總箱，非消防動力系統電纜采用低煙無鹵電纜WDZA-YJY。

優化方案：

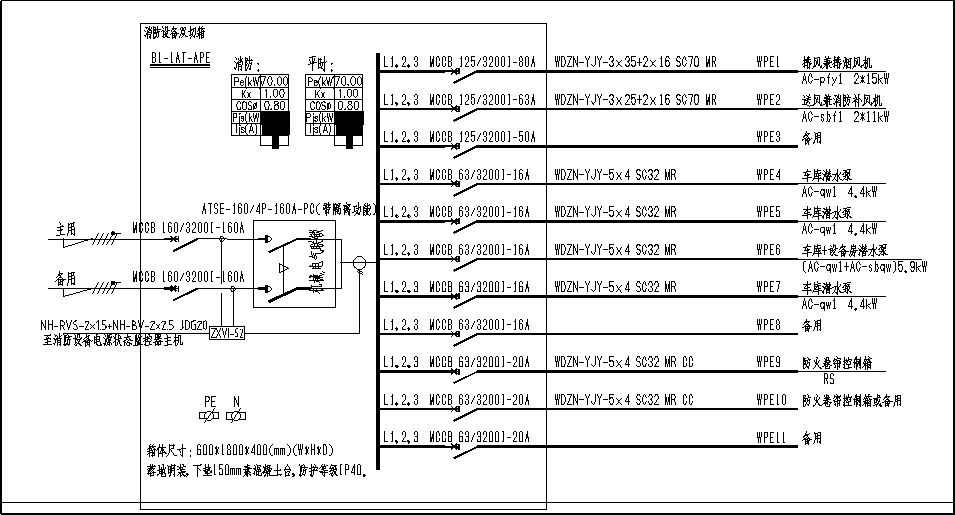

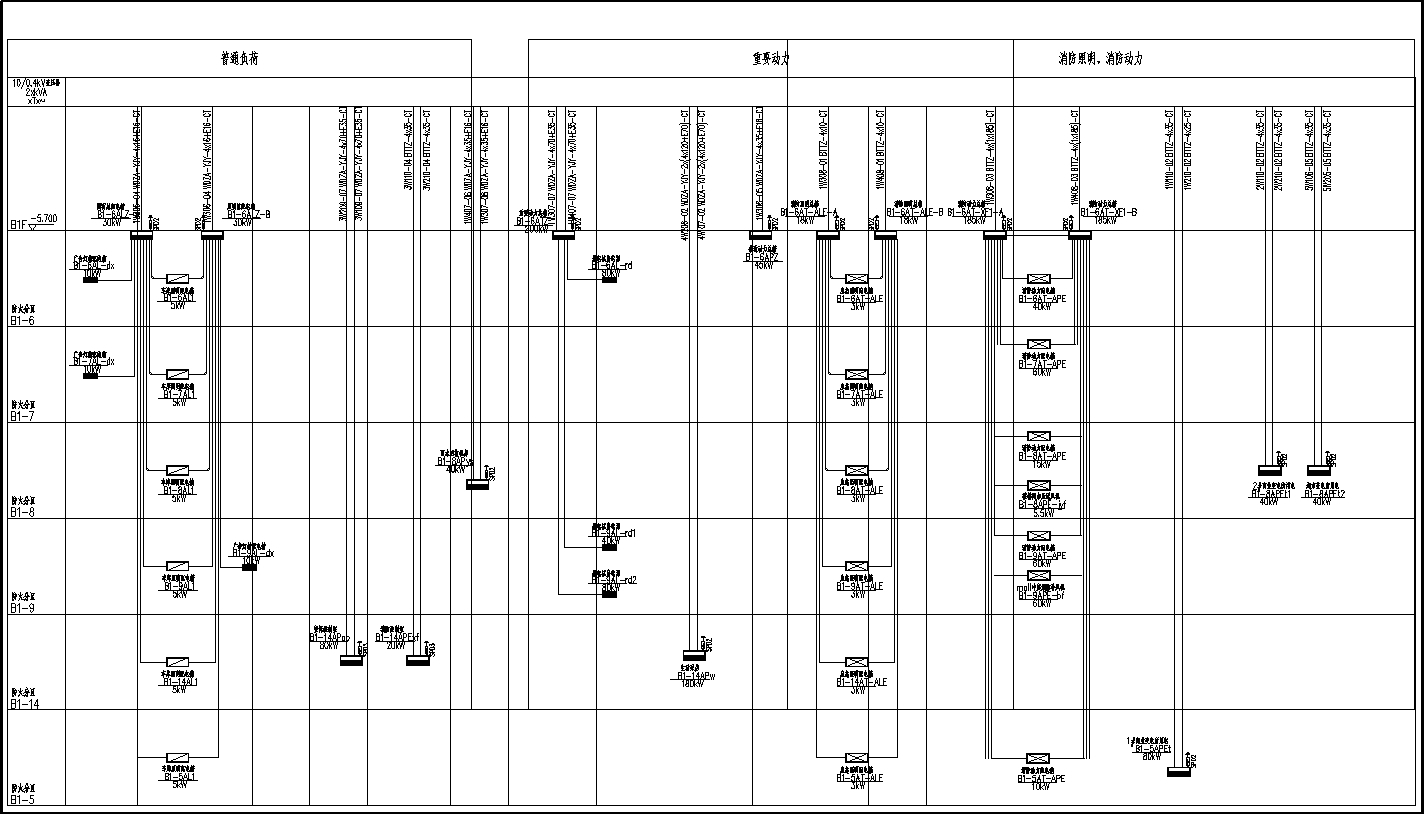

a. 每個防火分區做消防電源總箱，照明、動力分開配電，消防風機，水泵，卷簾等全部采用防火分區配電間內各自的一個雙電源切換箱放射式單電源供電形式供電。

b. 消防總箱到地下室各防火分區配電間，防火分區配電間到末端消防風機，水泵，卷簾消防電纜均采用高可靠不燃柔性隔離型礦物絕緣耐火電纜RTTGZ。

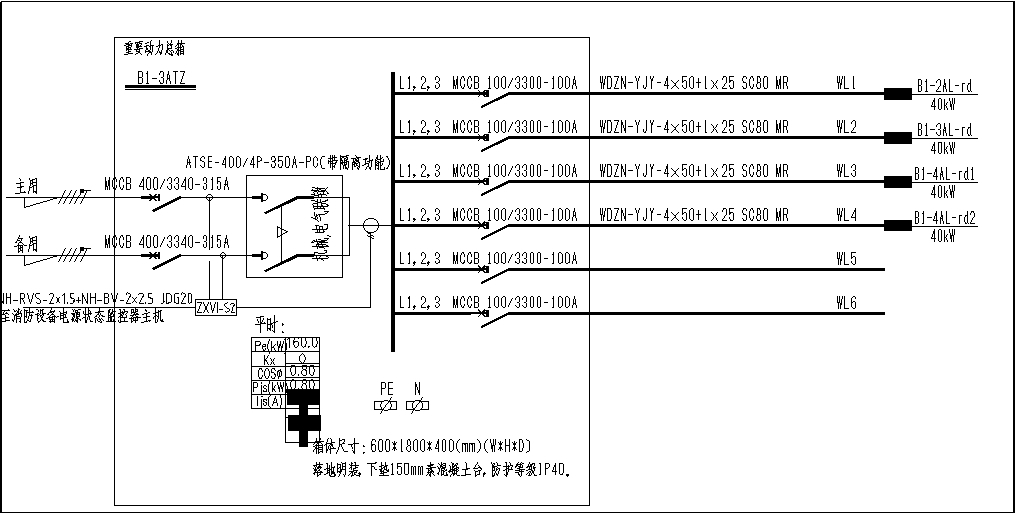

c. 二~三個防火分區做一組非消防照明總箱，各防火分區照明配電采用雙電源切換，非消防照明系統電纜采用低煙無鹵電纜WDZA-YJY;二~三個防火分區做一組動力總箱，各防火分區配電間做一個非消防動力雙電源切換箱，非消防動力系統電纜采用低煙無鹵電纜WDZA-YJY。

3）結論

優化方案比原方案：

a. 按每個防火分區做消防配電總箱，減少了消防配電的級數，提高了消防供電可靠性。

b. 采用礦物絕緣類電纜，保證了火災持續時間內的供電可靠性。

c. 二~三個防火分區做照明、配電總箱，減少配電支干線的長度，保證末端用電設備或電纜接地或短路時，保護開關可有效動作。

d. 增加施工利潤約53萬元。

5 地下室弱電機房配電系統

1）技術分析

《民用建筑電氣設計標準》GB 51348-2019

3.2.5 重要電信機房的交流電源，其負荷級別應不低于該建筑中最高等級的用電負荷。

3.2.10 一級負荷應由雙重電源的兩個低壓回路在末端配電箱處切換供電，另有規定者除外。

2）方案分析

原方案：

a. 所有弱電機房配電采用在總配電箱處雙電源切換的方式供電。

b. 弱電機房配電采用消防電源監控。

c. 在弱電機房總配電箱進線開關處設置分勵脫扣功能。

優化方案：

a. 設置2個弱電機房總配電箱，所有弱電機房配電采用末端雙電源切換方式供電。

b. 在總配電箱出線側開關處設置分勵脫扣功能。

c. 取消消防電源監控，改為設置電氣火災監控。

3）結論

優化方案對比原方案：

a. 所有弱電機房配電采用末端雙電源切換方式供電，增加了弱電機房供電可靠性。

b. 在總配電箱出線側開關處設置分勵脫扣功能，滿足了按區域、按功能在火災時切除非消防電源的規范要求。

c. 取消消防電源監控，改為設置電氣火災監控，糾正了原方案中的技術錯誤。

d. 增加施工利潤約6萬元。
